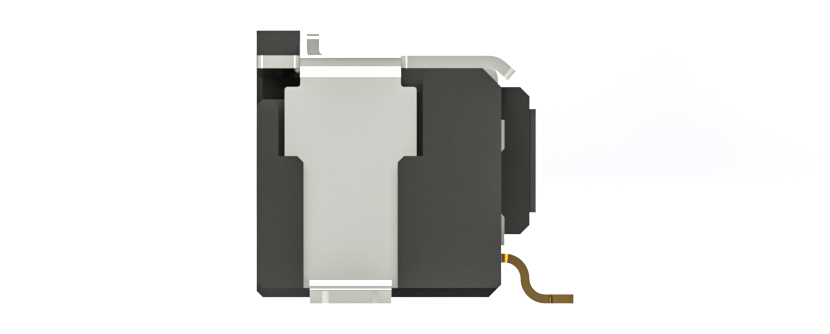

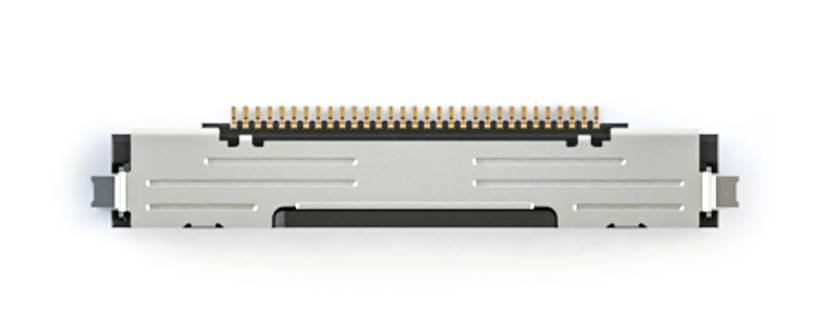

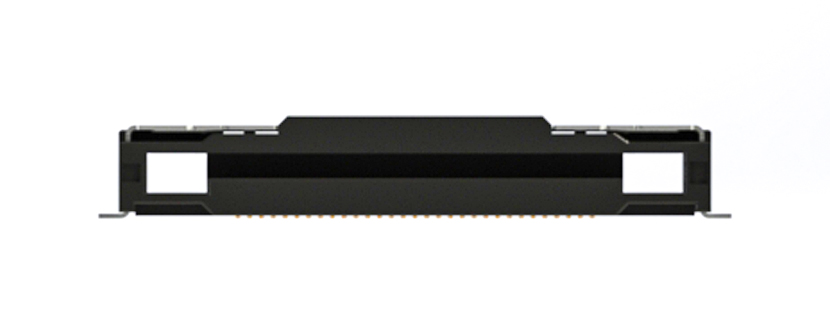

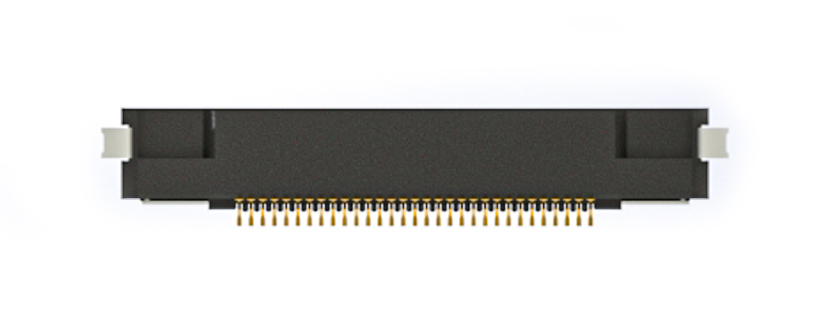

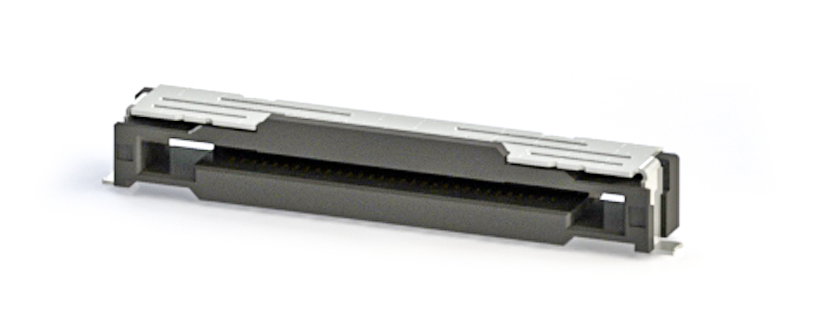

High Speed Non-ZIF - HF507S - 0.5 pitch - 31pins - 90° - with shielding

Features

  • HF507S-31-03
  • High Speed Steckverbinder mit bis zu 5 Gbps Transferrate
  • 100Ohm differentielle Impedanz
  • Zu verwenden mit High Speed FPC YFlex und Stiffener
  • Die Entriegelung erfolgt über den Stiffener
  • Geeignet für LVDS, S-ATA oder HDMI Applikationen

Vorteile

  • Serie HF507 für LVDS-Anwendungen mit 21, 31, 41 und 51 Pins
  • Serie HF509 für IEEE-Anwendungen mit 10 Pins
  • Serie HF513, der kleinste und schnellste Steckverbinder mit 30, 40 und 50 Pins

Spezifikationen

Allgemeine Spezifikation
  • Steckzyklen
    30
  • Betriebstemperatur
    -20 °C – 85 °C
  • Beschichtungstyp, Technologie und Schichtdicke
    Contacts: Phosphor Bronze, (t = 0.15mm) Ni-Au plating
    Terminal: Phosphor Bronze, (t = 0.15mm) Ni-Au plating
  • Verpackung
    Tape and Reel
  • Produkt Compliance
    Reach, RoHS
Elektrische Spezifikation
  • (Anfangs-) Kontaktwiderstand
    100 Milliohm
  • Isolationswiderstand
    100 Megaohm
  • Spannungsfestigkeit
    125 V AC for 1 minute
  • Betriebsspannung oder Nennspannung
    50 V AC
Schnittstellenspezifikation
  • Rastermaß
    0.5
  • Polzahl
    31
