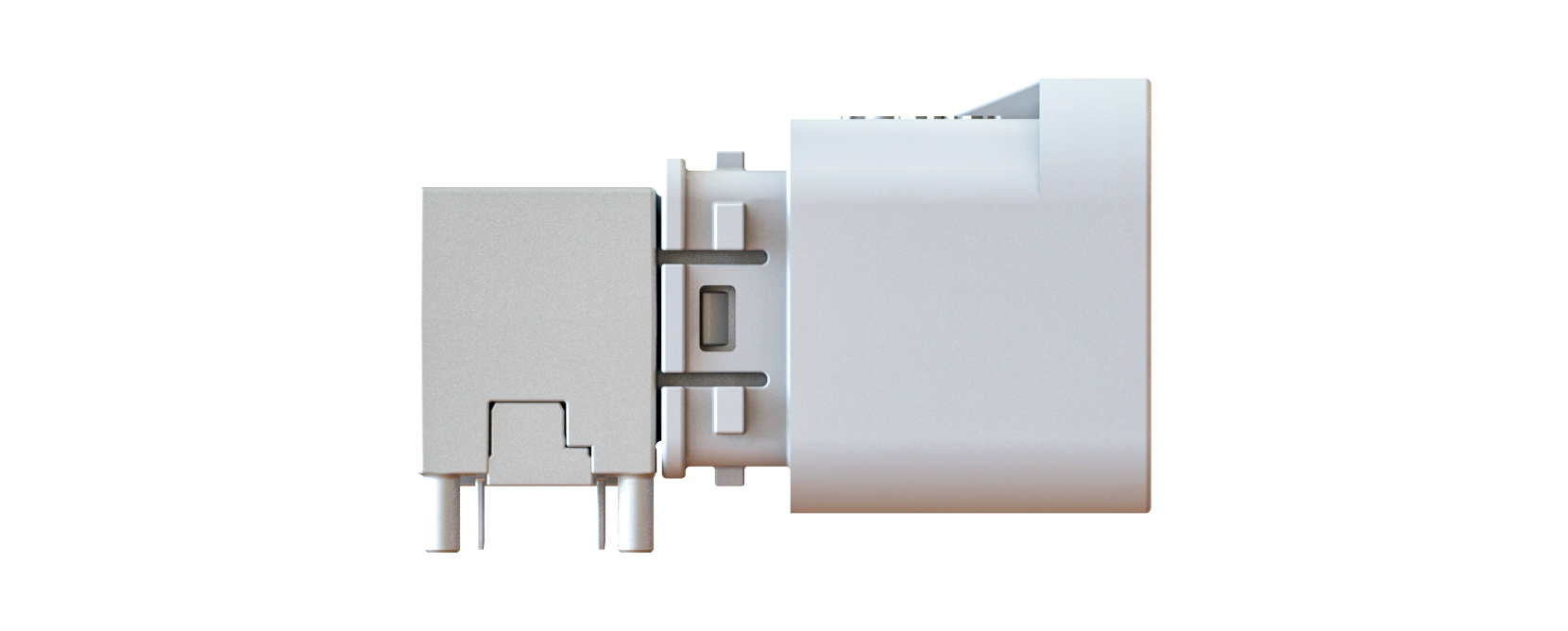

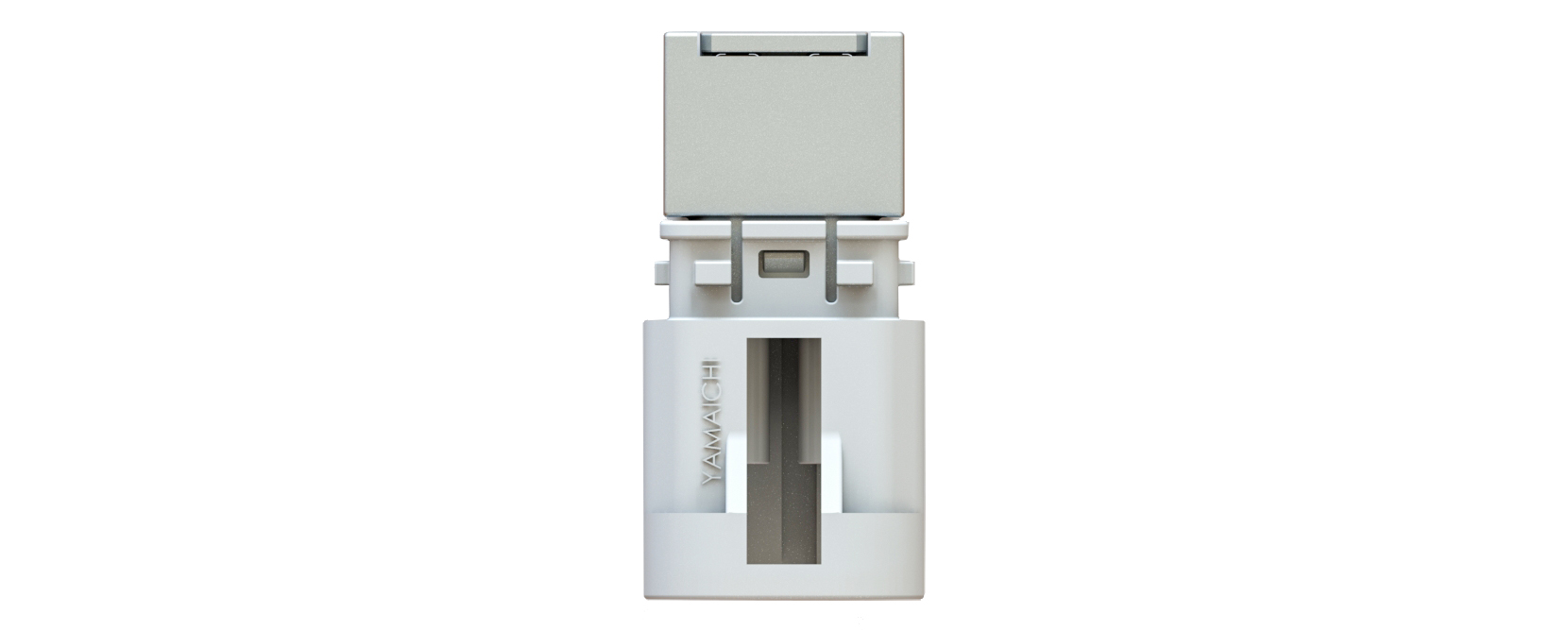

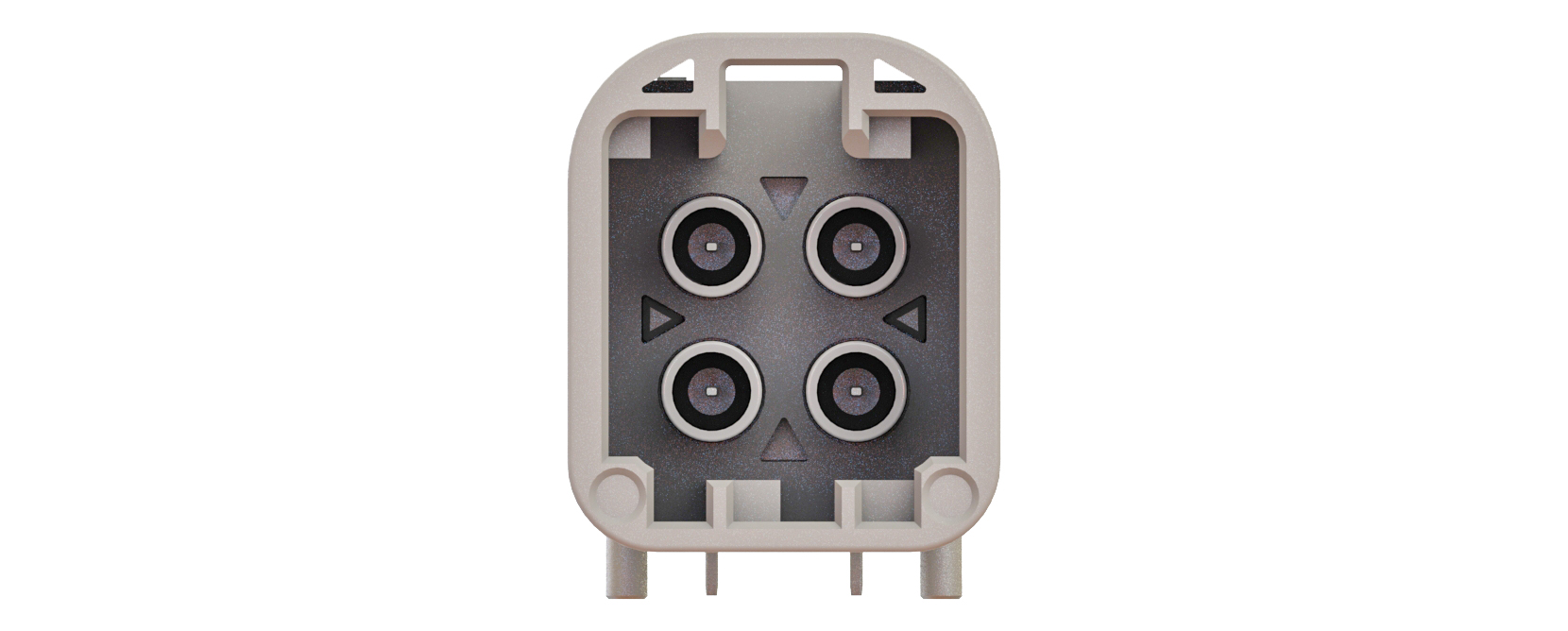

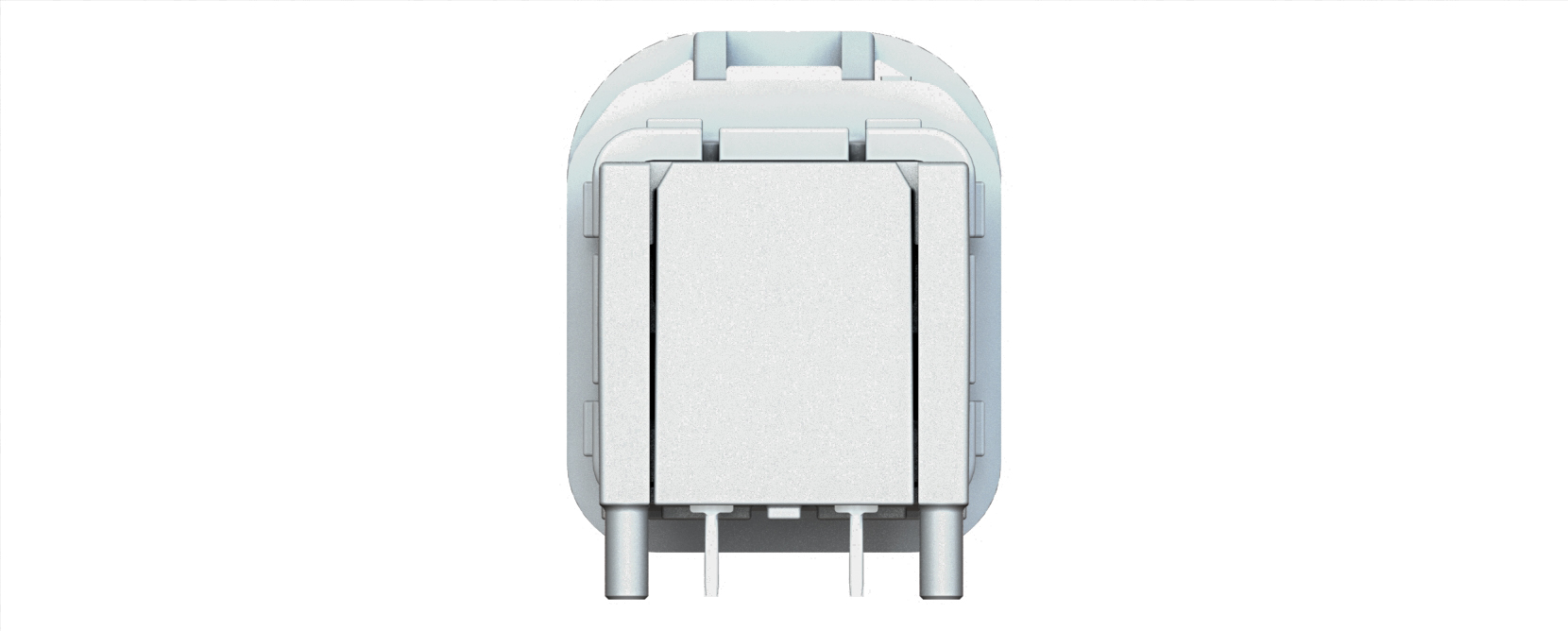

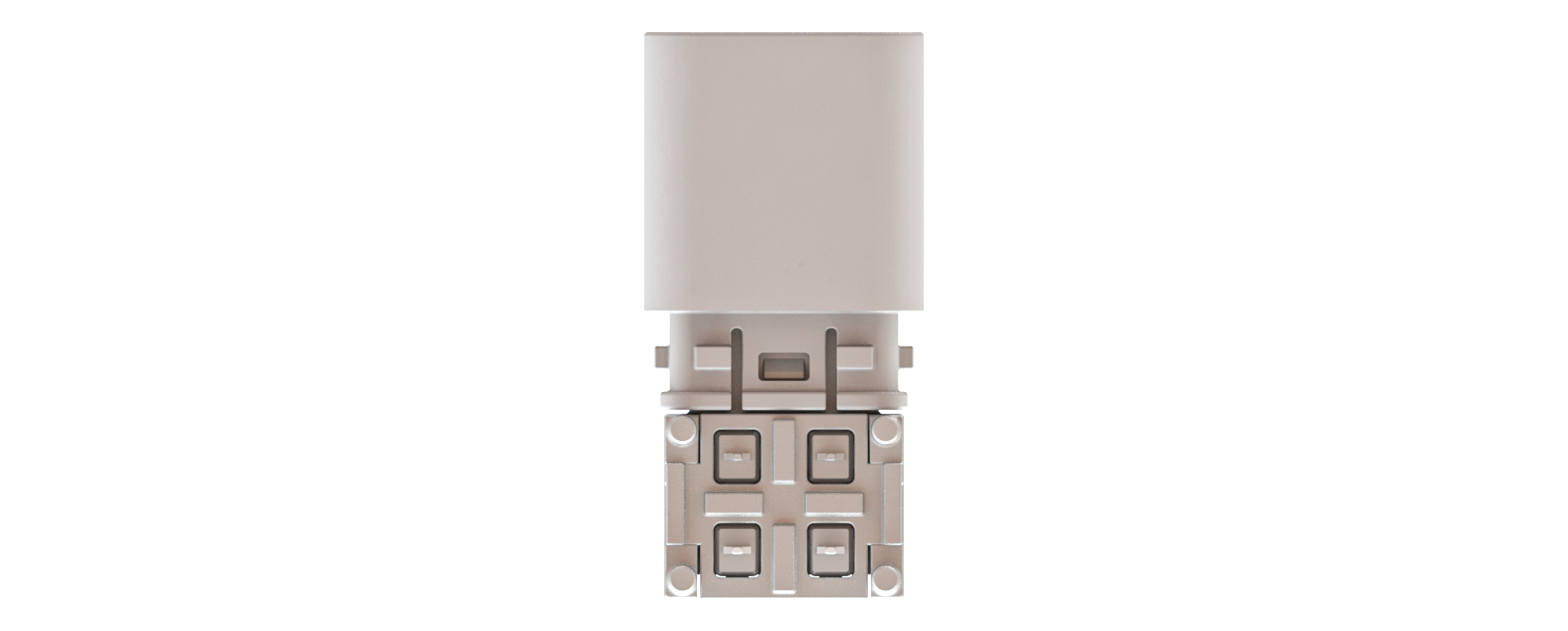

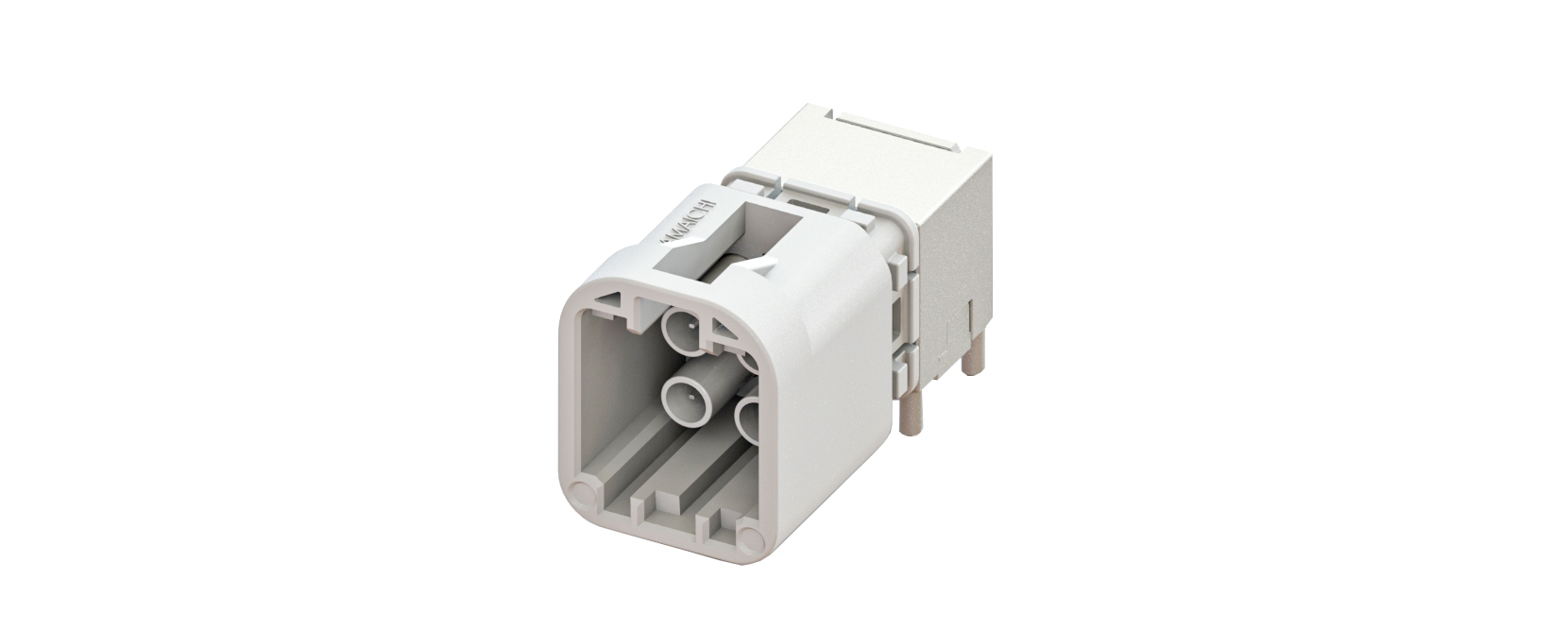

Mini-Fakra – Y-MFC – Quad Typ – Coding B

Features

  • Y-MFC-4PT-B-VL-REDC
  • Y-MFC Mini-Fakra Serie
  • Vierpolige Version
  • B-Codierung (mechanisch und optisch)
  • Platz- und gewichtssparendes Design

Vorteile

  • Entwickelt und getestet für Anwendungen im Automotive-Bereich
  • High-Speed-Performance
  • Platz- und gewichtssparendes Design
  • Zwei verschiedene Designs des Isolierkörpers verfügbar – somit perfekte Anpassung im Gehäuse möglich
  • Verschiedene farbliche und mechanische Codierungen verfügbar
  • Die Codier-Position kann auf Kundenwunsch in der Standard / 90° / 180° und 270°-Version geliefert werden
  • Weitere Y-MFC Versionen (z.B. einfache oder doppelte Variante) auf Anfrage

Spezifikationen

Allgemeine Spezifikation
  • Steckzyklen
    25
  • Betriebstemperatur
    -40 °C – 105 °C
  • Beschichtungstyp, Technologie und Schichtdicke
    Contact's Plating:
    - Mating side: min 2µm Ag over Ni
    - Soldering side: min 2µm Sn over Ni
    Die-cast's plating:
    - Frontal die-cast: Cu15-20µm/Ni3-5µm/Sn2-4µm
    - Rear die cast: Cu13-18µm/Ni3-5µm/Sn2-4µm
  • Verpackung
    Tape & Reel
  • Kodierung
    5
  • Kontakt-Typ
    Solder
Elektrische Spezifikation
  • (Anfangs-) Kontaktwiderstand
    5 Milliohm
  • Isolationswiderstand
    1000 Megaohm
  • Spannungsfestigkeit
    710 V DC for 1 minute
  • Strombelastbarkeit
    1 A 1 minute
  • Betriebsspannung oder Nennspannung
    60 V DC
Schnittstellenspezifikation
  • Löttechnik
    Compatible to Reflow and wave soldering
  • Löttechnik gemäß
    IPC/JEDEC J-STD-020
  • Rastermaß
    4
  • Polzahl
    4
  • Kontakt-Typ
    Solder
